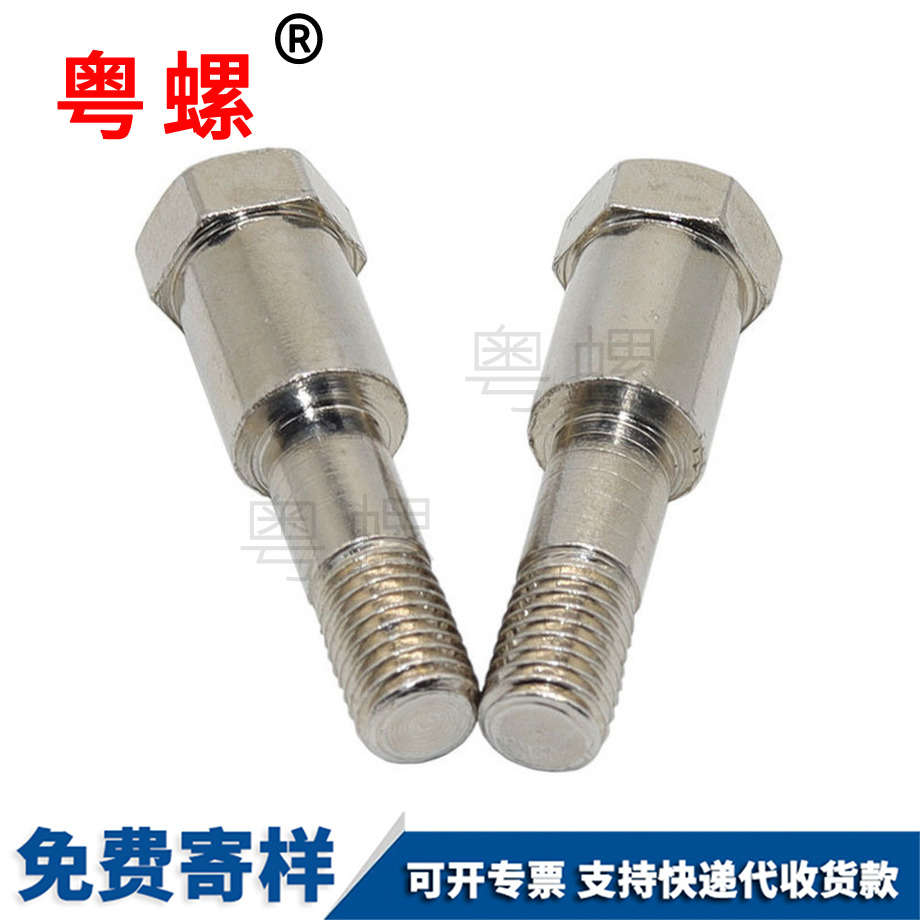

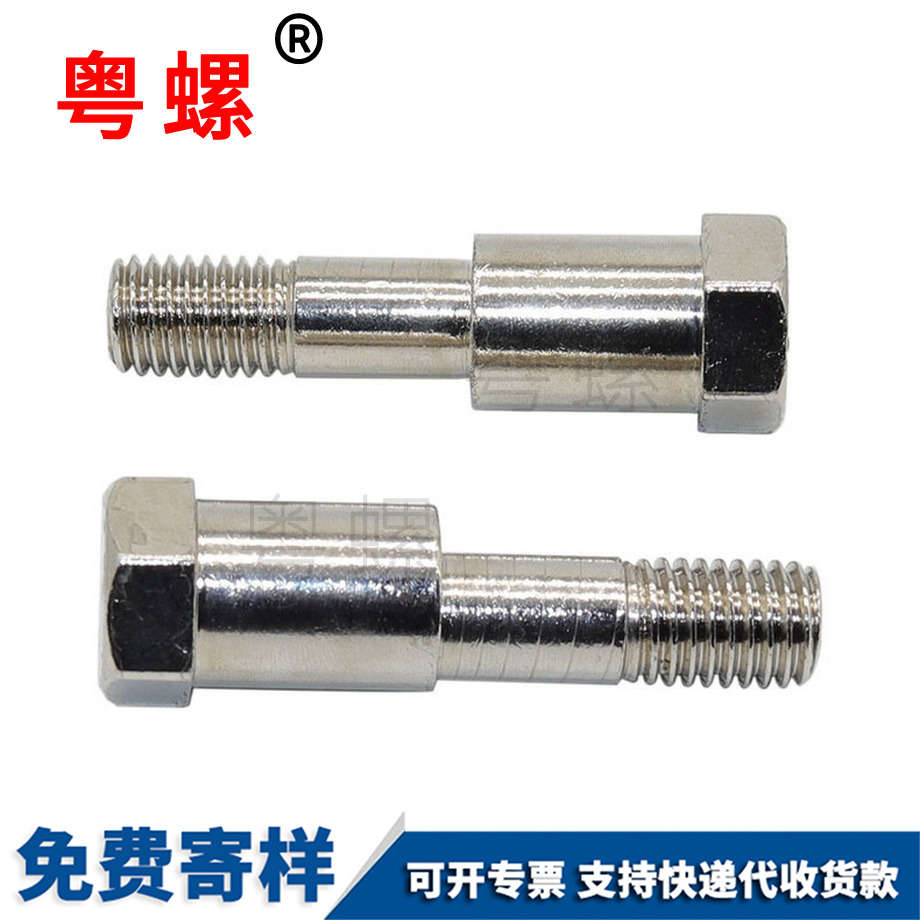

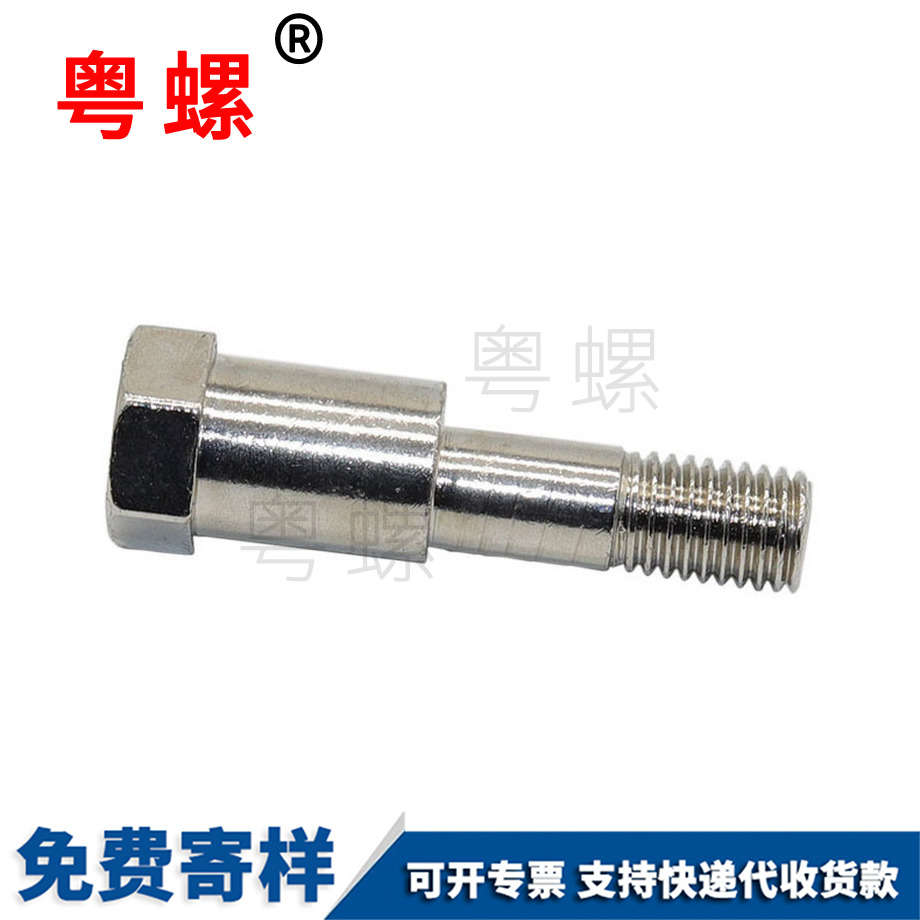

外六角臺階偏心半牙螺栓 粗桿 圓柱導頸非標螺絲 異形螺栓

廣東粵螺五金實業有限公司結構簡單、加工難度低、壓鉚方便，銷釘整體除環形槽外直徑相等，可直接采用拉制線材，節約物料成本和機加成本，提高生產速度和效率；同時該結構對孔的加工精度要求不高，可有效減少加工成本、降低零件返工率。

廣東粵螺五金實業有限公司提出的固定螺釘具有一螺釘本體1，所述螺釘本體1 的軸面形成有延伸的螺牙6，所述軸面是沿螺釘本體1柱體的中軸方向的柱體表面，在其底部具有半球型的螺釘尾部7，而其頂部設有一螺釘頭2，所述螺釘頭2上表面設有開槽(未示出)。所述螺釘本體1是由上部的錐桿4及其下部的圓柱體的螺桿5構成，所述錐桿4 是一倒圓錐體，其圓形上表面的直徑大小和螺釘安裝孔10的孔徑尺寸相等。該固定螺釘還具有一墊圈3，該墊圈3設在所述螺釘頭2與螺釘本體1之間，該圓柱形的墊圈3下表面具有若干個齒牙8，所述齒牙8是沿所述錐桿4倒圓錐體的上表面與墊圈3連接處邊緣向外延伸形成的直型凸條15 ；所述凸條15也可以設計成弧形。廣東粵螺五金實業有限公司提出的安裝用固定螺釘可以采用金屬材料一體成型制作。如圖3所示，是廣東粵螺五金實業有限公司用于PCB板固定的安裝示意圖。安裝時，首先將固定螺釘的螺釘本體1穿過PCB板9上設置的安裝孔10、銅柱11、使螺釘的尾部7到達機殼12上的安裝孔13內，然后使用擰緊工具14插入螺釘頭頂部上的槽口，用力將螺釘本體1的倒圓錐體設計錐桿4強行壓入到安裝孔10內，使尾部7穿過安裝孔13，由于錐桿底部外徑大小 D和螺釘安裝孔10的孔徑尺寸相等，將固定螺釘壓緊固定，這樣也可以使PCB板9在固定的過程中自動修正其前后左右的偏斜，保證了 PCB板9安裝位置的準確性。如圖4所示，當固定螺釘擰入機殼之后，墊圈3充分接觸并壓緊在PCB板9上，PCB 板9、銅柱11和機殼12牢固地緊固連接在一起，不會滑動。墊圈3上的齒牙8和PCB板9 表面充分接觸，這樣在PCB板9和機殼13之間由金屬固定螺釘1搭起了一條地線通路，由此，保證了 PCB板9的充分接地，所述墊圈3上的齒牙17的設計還具有防滑功能。廣東粵螺五金實業有限公司設計的安裝用固定螺釘利用機械連接中的配合、摩擦以及導電性能， 充分保證了 PCB板與機殼的安裝牢固、PCB板接地良好，而且，固定螺釘的橢球尾部表面比較光滑，即使外露出安裝孔也不會對人手和桌面造成劃傷。以上所述僅為廣東粵螺五金實業有限公司的實施例，并非因此限制廣東粵螺五金實業有限公司的范圍，凡是利用廣東粵螺五金實業有限公司說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在廣東粵螺五金實業有限公司的保護范圍內。

壓鉚螺母從材質上分為快削鋼壓鉚螺母S型，不銹鋼壓鉚螺母CLS型，不銹鐵壓鉚螺母SP型及銅、鋁壓鉚螺母CLA型，分別應于不同的使用環環境。規格從通常是從M2至M12。壓鉚螺母沒有統一的國家標準，常用于機箱機柜、鈑金業。S系列、CLS系列、SP系列壓鉚螺母，將內螺紋作為安裝在精密鈑金產品中的簡單方法，用起可靠固定作用的小而精密的螺母完整地加工鈑金的側板，安裝時將螺母插入金屬板的孔中，以壓力完成鑲嵌強化功能。應用優勢1，板材背面保持完全平整；2、體積小、精密，適用于所有電子或精密設備；3、扭矩電阻高；4、設備容易，簡單鉚接；5、規范序列化可以滿足多種設計要求。

游動自鎖螺母 GJB 125.1～125.6—86規定的雙耳密封游動自鎖螺母由密封罩、自鎖螺母、壓圈、密封圈4個零件組成。它結構緊湊,密封可靠,適用于工作壓力不大于2atm,工作介質為汽油、煤油、水或空氣,使用溫度為—50～100℃的產品上。但它在制造工藝、氣密試驗上具有一定難度。
